一、现代网吧的需求背景
网吧行业是国内举足轻重的信息化产业之一,目前它已由暴利时代转入了微利时代。但规模化、连锁化、 多元化的发展理念与持续更新换代的硬件设备,却使整个网吧行业仍然焕发着强大的生命力。当今网吧不仅提供了上网聊天、浏览新闻、单机游戏等传统服务项目,更多的是为顾客们提供网络购物(如淘宝)、大型 3D 网络游戏(如魔兽世界)、对战平台(如CF、DNF等)在线高清影院(如迅雷看看)、网络电视(如 PPlive、QQLIVE)等新兴服务。同时,除了一般类型的娱乐网吧,社区网吧、校园网吧、茶座休闲网吧等也相继出现,提供了包括培训学习、商务办公、缴费结账、电子图书馆、网上教学、室内休闲等多元化的网络服务。
如此多样化的服务领域,必然给网吧的带宽流量、网络稳定性等造成前所未有的压力。如何才能尽量去克服这些压力?归根结底,还是在于网吧硬件水平的高低,其中的核心路由器又是重中之重。例如:不少的网吧迫于扩展需求,将内网 PC 数量不断增加,首先要面临的就是路由器“因 PC 带机量跟不上而导致网速 变慢、甚至掉线”的问题。路由器设备的选择,往往影响到网吧现在的经营状况乃至未来的发展前景。网吧老板常遇到的問題如下:
1. 上网客人变多,网吧内带机量与联机数增加,路由器无法负荷;
2. 上网人数增加因此要增加带宽,而带宽增加到50M, 100M, 200M,路由器无法负荷;
3. 带宽利用不好,明明带宽还足够,却有客人出现网页卡、游戏卡的状况;
4. 同业竞争,网吧遭受不明网络攻击;
因此,全面地满足一个网吧所有的路由器需求,需要一套一步到位的解决方案。安网最新的全千兆多WAN智能路由器,即可为广大的网吧网络提供一套“高效、稳定、安全、快速”的解决方案。拥有了全千兆智能路由器,就能让网吧的网络更高速、更安全,只有上网顺畅了、游戏不卡了,才能不断的吸引顾客的人气,长此以往,就会有越来越多的人来光顾。因此,安网全千兆智能路由器能帮助网吧获得更快、更多的商业利益,获得更长足的发展。
二、安网全千兆多WAN智能路由器解决方案
需求1:PC、服务器等硬件更新换代,路由器性能也需要升级
当前网吧硬件的更新速度令人应接不暇。例如,PC 主机和服务器设备由单核、双核 CPU 逐步向四核挺进; 显示器由 23 寸、24 寸液晶开始向 27、28 寸大屏幕过渡;交换机都基本上由百兆更新成了全千兆甚至万兆……但是,作为网络核心设备的路由器,却没有类似的标志性换代。然而,网吧的高清影视、3D 网游、视频聊天等大流量应用,在转发性、管理性等方面迫切的需要提升路由器的整体性能,否则掉线、延迟等情况时有发生。同时,网吧硬件需要协调、同步的升级换代以达到网络的最佳性能,因此网吧路由器的换代势在必行。

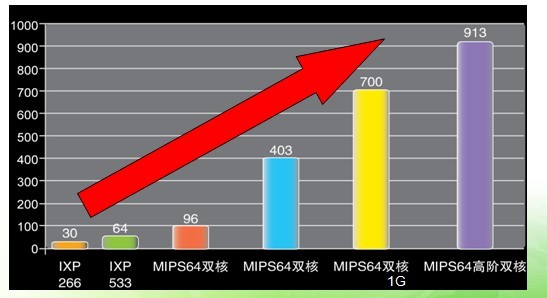

图1 MIPS 多核性能示意图
安网全千兆多WAN智能路由器采用了64位MIPS多核处理器,其效能在Intel-IXP处理器的基础上大幅度提升, 使路由器整体的效能提升了3~20倍。有了更加强大的效能,网吧内网数据转发更快、可增加更多的应用与 服务、扩展更大的网络规模,同时,更强的效能意味着设备的抗攻击能力更强,使网吧网络在更加安全的环境下高效的运转,全面提升网吧的赢利能力。
需求2:带宽需求更大,需要大带宽线路
在线高清电影、网络电视软件、大型 3D 网游等网吧应用,一般都需要 1Mbps 以上的带宽。若网吧的这类顾客过多,那就需要数十兆、甚至上百兆的线路带宽。但是,在我国一些不发达的二三线城市及乡镇,无论是电信 ISP 还是网通 ISP,他们都没有为网吧提供如此大带宽服务的能力,那怎么办?同时,有些发达城市的网吧,也需要有两条以上的线路,进行负载均衡或是进行灵活的带宽调整。那么最好的解决途径就是,通过牵入多条带宽线路,然后再将各条线路的带宽大小进行叠加,同样可以达到大带宽的效果。
安网多线解决方案:带宽汇聚,可叠加多条 ADSL 或光纤线路的带宽
图2 安网多WAN口支持多线带宽叠加
安网全千兆多WAN路由器都具备 2 个以上的 WAN 口,最多可达 5WAN,均支持带宽汇聚,可牵入了多条 ADSL 以增加带宽,汇聚带宽后可取代专线,省下高额成本。同时,路由器还具有智能均衡功能,在实现“电信流量走电信线路、联通流量走联通线路”的基础上,自动优化业务数据,彻底解决不同运营商网络的互联互通问题,让网吧网络“一劳永逸”。
需求3:多线情况下,需要分程序选择线路出口,充分利用资源
如今大部分网吧都拉有多条线路,1条大的光纤,几条ADSL,普通路由器在此网络环境中无法发挥其效果,导致游戏走到ADSL,同事客户反馈DNF卡等现象,无法发挥网吧多线的效果。

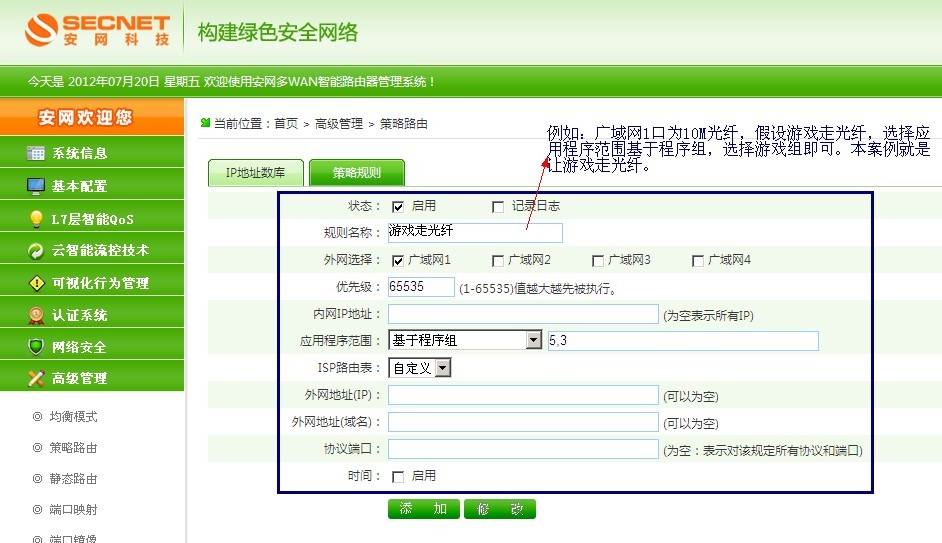

至此安网科技开发出基于应用层的精细化“云”流控技术,可以实现对“应用程序进程”指定走某条外线(有多条外线接入的情况),不仅可以指定某个IP只走某条外线,而且可以指定某个应用程序只走某条外线。例如:同时具有三条外线接入,分别是电信光纤、网通光纤、电信ADSL,那么用户可以指定某个IP或某一段IP用户的迅雷下载只走电信的ADSL,而其它应用的流量仍可以自由走不同的外线。从而达到多线充分利用带宽效果。

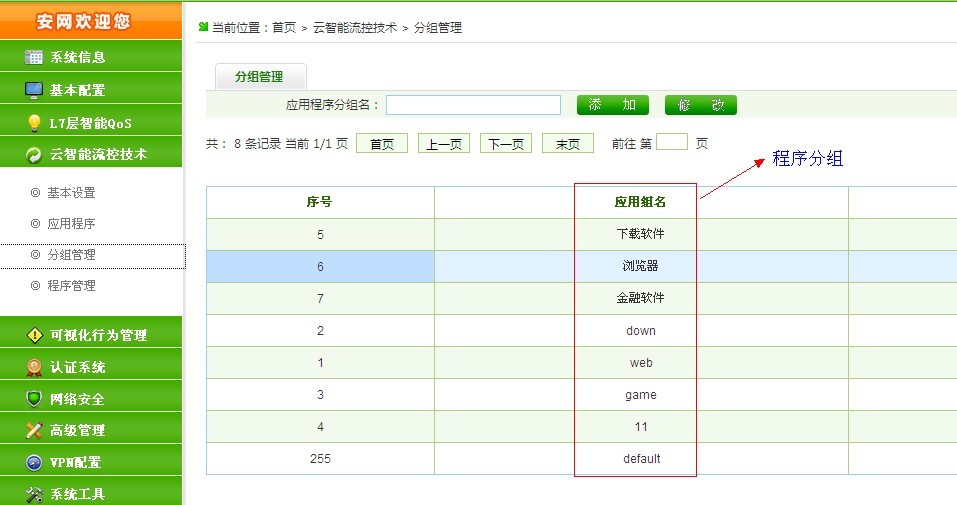

图3 安网“云”流控技术程序分组
图4 游戏走光纤示意图
安网“云”流控技术的程序管理除了上述的基于应用进程的管理,还可以基于应用的安装路径目录进行管理,同样可以实现对应用进程的流量分配、流量走向、封堵效果;
需求4:智能流控,充分利用网吧闲置带宽
如今的正规网吧,一般都根据不同类型的顾客准备了不同的服务套餐,如需要高端 PC 配置的游戏区、安装了摄像头的视频聊天区、需要带宽较大的 P2P 下载区和在线高清电影区等等。这些不同的区域,对带宽大小的需求都不一样,网吧只有提供个性化的带宽服务,才能既满足所有顾客的需求,又不至于造成带宽的闲置,充分利用所有的带宽,实现带宽的最大效益。
安网解决方案:基于L7层协议安网第三代智能QoS、保证本机同时下载、看电影、开网页、PING值稳定、游戏不卡;

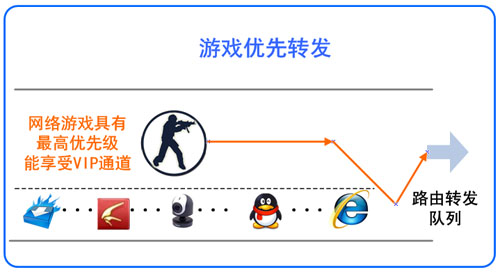

图5 L7层游戏优先转发示意图

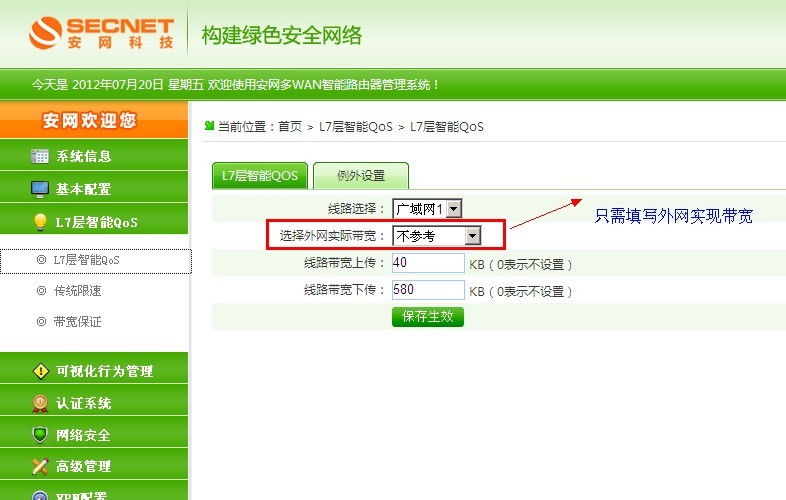

安网智能路由器基于L7层协议安网第三代智能QoS具有优越的智能流控功能,设备内置高效的流控芯片,无需复杂配置,只需要选择好广域网带宽,设备依据网络使用状况,时时优化带宽资源,保证游戏不卡,网页流畅;
图6 安网L7层配置示意图
需求5:面对黑客及竞争对手的恶意网络攻击,需要有效的安全防御功能
网吧向来是各种木马、病毒、黑客攻击等光顾的场所,甚至处于同一区域的竞争对手网吧为了自身的利益,也会对各个网吧的网络发起DDOS等攻击。一旦遭遇这些状况,会给网吧带来巨大的损失,小则造成部分网络掉线、使顾客的帐号被盗等,大则造成网吧的整个网络崩溃。设备稍微好一点的网吧设备可以抵挡住常见的攻击,但是一旦遭遇大流量的DDOS洪水攻击,那网吧根本无法抵挡。如何解决这个问题?
安网解决方案:强效防火墙、硬件防攻击,双管齐下

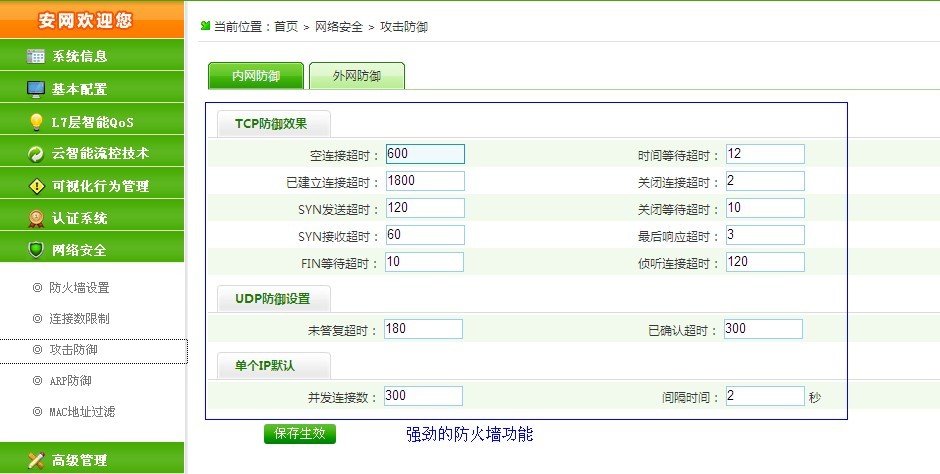

图7 安网防火墙示意图
安网全千兆智能路由器防火墙功能能双向转发率可达2Gbps;主动式封包检测功能,数据包双向过滤,有效防止冲击波、木马等病毒,针对目前常见的DOS攻击,具备短包、碎片包、ICMP、SynFlood、TCP/UDP过滤等功能;可设置上网规则及网络访问时间,阻挡一些反动、黄色网站,保持“绿色”网吧;支持硬件连接端口镜像Mirror Port,提供线速效能,可另接公安部门或者其它的监控服务器;支持自动化的IP、Mac地址双向绑定,智能化的防治ARP等病毒攻击。
需求6:需要简洁的功能,以便老板、网管了解网络的使用状况,灵活调节
为了实现网吧资源的最佳优化、发挥网络设备的最佳性能,网管往往需要掌握网吧的带宽使用率、网络设备的内存、CPU使用率等等数据。但是,专业的网络监控软件价格昂贵,动辄成千上万元,而且还有的软件与网吧的硬件还不兼容,无法监控到网管需要的全部信息。那么,有没有这样一种功能内置到路由器当中,随时就可以获取网吧网络的相关数据呢?
安网解决方案:QRTG,全面掌控网络设备的CPU和内存的使用率、带宽流量使用率等

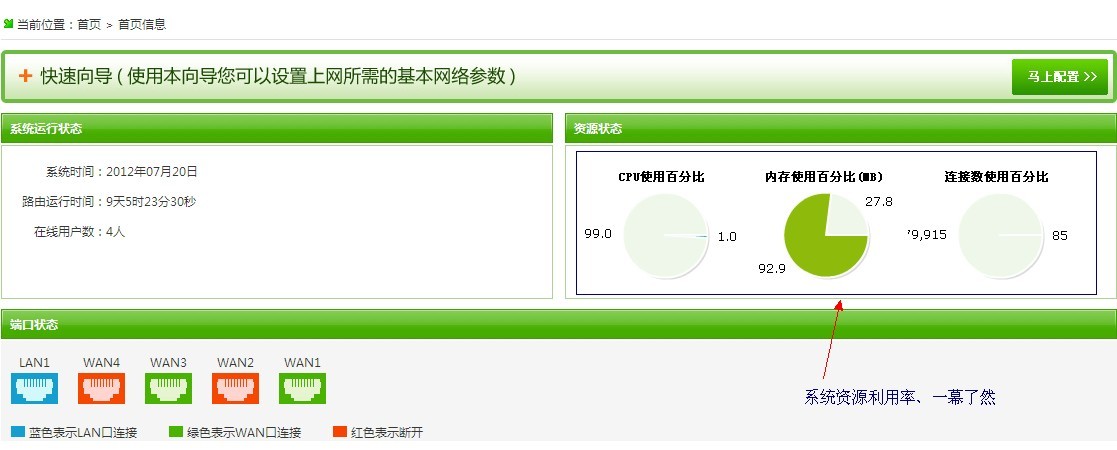

图8 安网系统状态示意图
安网全千兆智能路由器V2.0系统内置了QRTG系统监控功能,可针对CPU、WAN、RAM、Session进行实时的监控,并可区分时、天、周为单位进行不同时段的统计分析,其中最值得一提的是CPU、WAN口流量监控,安网采取特殊的图形化表格设计,在不减原本高效能情况下,可帮助网吧的网管实时、直观了解网络系统的运行情况,作出最理想的带宽配置,有效避免系统因不当配置,产生网络壅塞等问题。

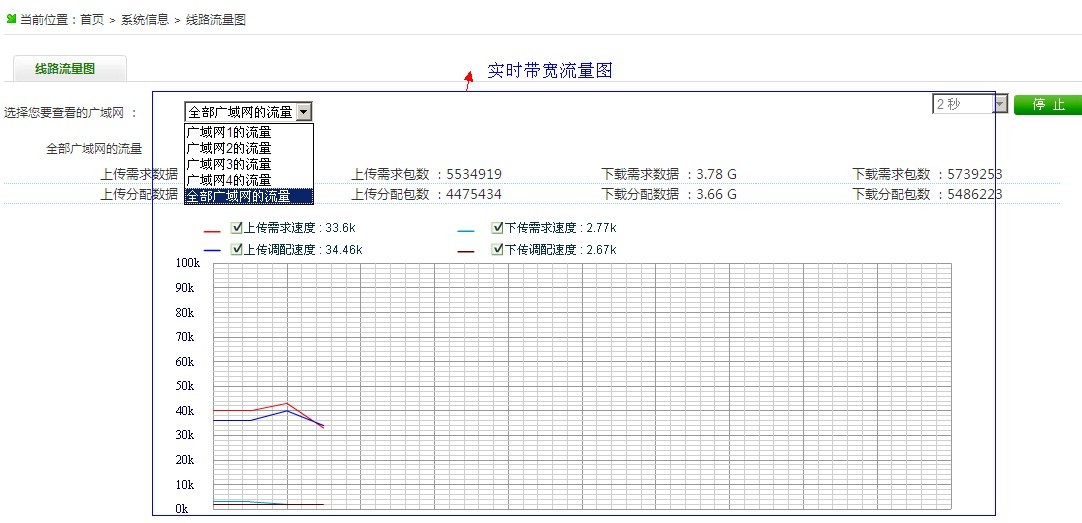

图9 安网实时流量示意图
三、网络应用拓扑图
以下是安网全千兆多WAN智能路由器在网吧网络中的应用拓扑图:

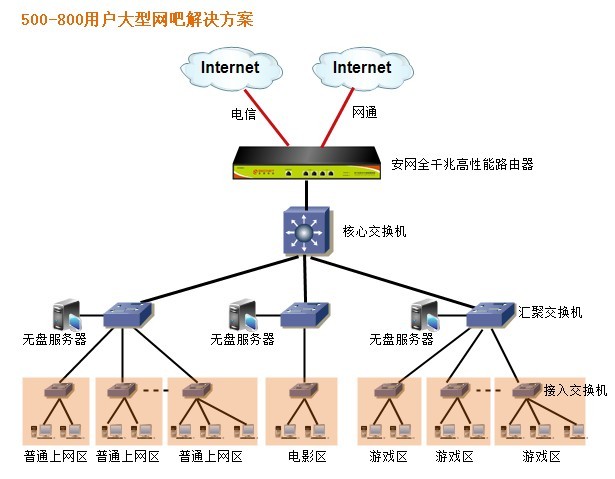

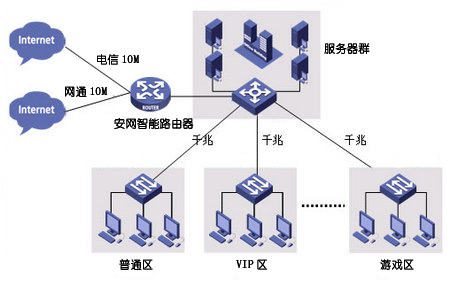

图10 安网千兆智能路由器网吧方案拓扑图
四、安网2012年全国部分网吧用户案例
区域 |
网吧名称 |
ISP线路 |
规模 |
路由器型号 |
广东 |
棠下健域网吧 |
40M光纤+4条ADSL |
260台 |
安网NR8000、NR940+ |
广东 |
江门联通网苑 |
20M电信+10联通 |
160台 |
安网NR1400GP |
福建 |
莆田宏景网吧 |
50M光纤 |
155台 |
安网NR2400G |
福建 |
晋江天音网吧 |
30M光纤 |
108台 |
安网NR2400G |
广西 |
龙州县连锁网吧 |
3*100M光纤+4条ADSL |
1200台 |
安网NR9000、NR1400G |
山东 |
蓝翔西院电子阅览室 |
3*100M光纤 |
700台 |
安网 NR9000 |
山东 |
蓝翔南院电子阅览室 |
2*100M光纤 |
400台 |
安网 NR9000 |
内蒙古 |
固阳极速网吧 |
10M光纤+2条ADSL |
100台 |
安网NE-2040 |
山西 |
太原超速网吧 |
30M光纤 |
200台 |
安网NE-2040 |
山西 |
介休新概念网吧 |
50M光纤 |
200台 |
安网NE-2040 |
陕西 |
西安数码网吧 |
100M光纤 |
180台 |
安网NR2400G |
陕西 |
滦镇网吧 |
10M光纤+3*8M ADSL |
120台 |
安网NR940+ |
甘肃 |
先锋网吧 |
10M光纤 |
80台 |
安网NR1400G |
甘肃 |
神州行网吧 |
10M光纤 |
60台 |
安网NR1400G |
河南 |
驻马店数字网吧 |
10M联通+10M电信 |
110台 |
安网NR1400G |
河南 |
天龙九部网吧 |
20M联通+10M电信 |
110台 |
安网NR940+ |
湖南 |
长沙FE网吧连锁 |
100M光纤 |
200台 |
安网NR1400GP |
湖南 |
长沙朝晖网络会所 |
100M光纤 |
280台 |
安网NR3400G |
江苏 |
昆山速腾网吧 |
100M光纤 |
180台 | |
江苏 |
南京中录时空幕府店 |
100M光纤+100MADSL |
200台 |
安网NR1400GP |
江苏 |
南京欣网E家科学院店 |
30M光纤+3*50MADSL |
160台 |
安网NR2400G |
浙江 |
杭州国语网吧 |
50M光纤 |
240台 |
安网NR8000 |
浙江 |
忘不了网吧 |
2*100M光纤 |
220台 |
安网NR3400G |
五、安网科技简介
广州安网贝腾信息科技有限公司(以下简称安网科技)专注基于IP技术的网络通信设备的研发、生产、销售及服务,为用户提供网络安全、路由器、交换机、防火墙、无线企业级大功率AP等网络产品和业务解决方案商。是为企业与服务供应商提供高性能的路由系统及先进高效的流量管理解决方案的网络服务供应商。
产品咨询热线:4006-226-335 网址:www.secnet.cn。
