别墅区作为现代化的产物，作为舒适的休憩，娱乐，学习场所，已经越来越需要信息化的武装。而飞速发展的无线技术已经可以提供更加的生活品质，例如，无线宽带，为别墅区的居民提供高速的无线上网，不受任何束缚的随时随地上网，无论在室内还是在花园，还是在运动场地，无线网络凭灵活性、便捷性既可以为居民提供安全保护，又可以提供宽带上网。无线监控，对社区内及其他流动人员进行24小时监控，对犯罪分子起到了威慑作用，一旦出现异常状况，还可以随时调阅视频档案，寻找蛛丝马迹。
安网科技针对别墅区设计了独特的无线网络解决方案，为打造信息化社区提供了有力的技术保障。
二、用户需求
别墅共3层和室外花园，平面面积大概在500平左右，现需网络覆盖3层，首层为大厅、客厅、餐厅，障碍物少；二层有4个房间，障碍物较多，但4个房间中有一个公共空间；三层一个主人房和一些休闲娱乐空间；地下室亦为休闲娱乐场所，首层室外为休闲花园。
作为一个标准的豪华智能家居，需要覆盖多方面的应用，但前提条件一定是任何一个普通消费者都能够非常简单快捷地自行安装部署甚至扩展应用，而不需要专业的安装人员上门安装。
一个典型的智能家居系统通常需要下列设备：
1、无线宽带网络；2、无线智能家电；3、无线温湿度传感器；4、 无线监控系统；5、无线灯光智能开关；6、无线红外防闯入探测器；7、无线门铃；8、无线门磁、窗磁；9、无线床头睡眠按钮等等智能家居应用， 都需要有一个无处不在的无线信号网络。将根据目前的最新802.11n无线网络标准布置整个别墅智能无线网络环境。
三、解决方案

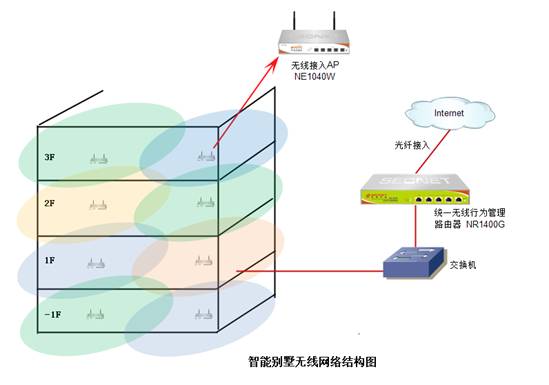

网络拓扑图
地下室覆盖效果图

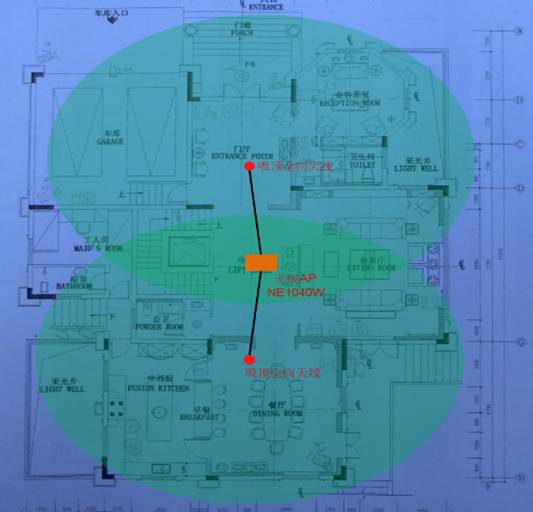

首层覆盖效果图

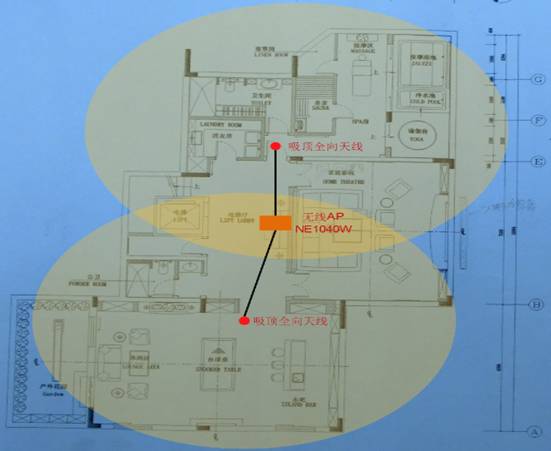

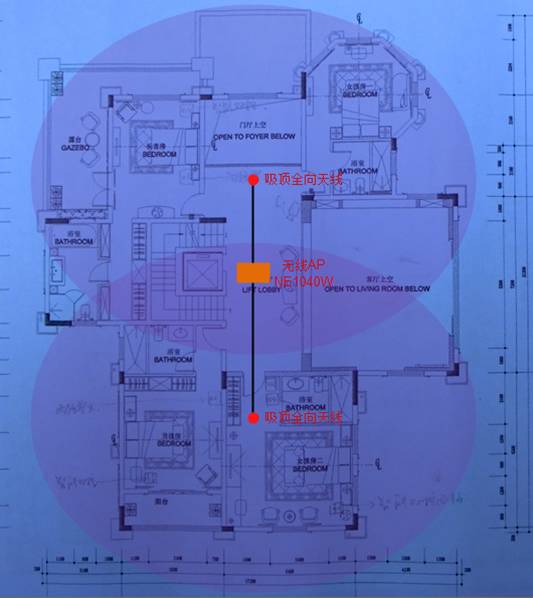

二层覆盖效果图

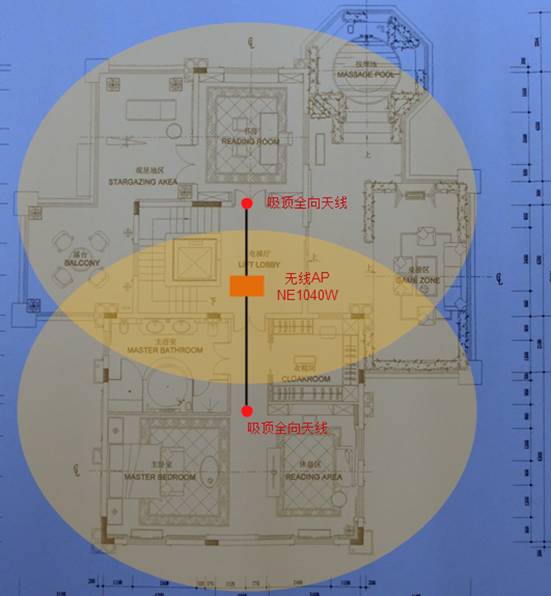

三层覆盖效果图

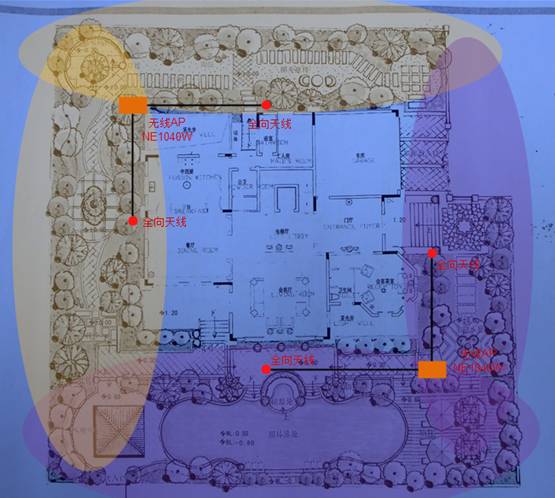

首层庭院覆盖效果图
设备分布：
|
楼层 |
无线AP数 |
天线 |
馈线(3米内) |
交换机数 |
网关路由器数 |
|
三层 |
1 台 |
2个 |
2条 |
|
|
|
二层 |
1 台 |
2个 |
2条 |
|
|
|
一层 |
3 台 |
6个 |
6条 |
|
|
|
地下室 |
1 台 |
2个 |
2条 |
|
|
|
机房 |
|
|
|
（24口）1台 |
1台 |
|
总计 |
6台 |
12个 |
12条 |
1台 |
1台 |
地下室1台、一层3台、二层1台、三层1台无线AP即可进行全覆盖，分别部署在每层电梯厅，参考每层覆盖效果图，可为客户端用户提供随时随地的无线网络接入。建议每层部署无线AP的地方都能部署一根网线，用于无线AP接入别墅的网关设备，并且采用吸顶天线替代原来无线AP上标配天线，通过延伸天线达到更大范围的无线覆盖效果（参考每层覆盖效果图-天线）。大楼可采用一台24口全千兆交换机用于连接每层楼走廊中间的无线AP，保障网络的稳定性，此项目从实施上更加方便部署，而且节约了布置有线系统的成本。
所有无线AP通过交换机汇聚到有线网络，建议所有无线AP采用相同的无线SSID，楼层之间的无线AP通过1、6、11这三个不重叠的频段隔离，尽可能的减少AP与AP之间的同频干扰，增加无线网络稳定性。建议所有的无线AP开启密码认证，并采用网关路由器的ARP信息绑定认证，。开启无线密码认证可保障无线信号到达的任何角落都是安全区域，防止外来未被允许的无线终端接入别墅无线网络，盗用网络资源并威胁别墅其它智能化终端设备的正常使用。同时采用ARP信息绑定认证，可以进一步加强无线网络的安全保护，使整个别墅的智能无线终端都能稳定运行。无线网络的稳定和安全，是整个别墅智能家居无线系统的基础保障。
智能无线网络给用户上网冲浪带来无限自由的体验，同时智能家居其它无线终端也将通过无线网络相互通讯，通过无线网关与外网通讯，更新系统信息，并可让用户在外也可通过互联网远程控制。无线网络带宽的稳定快速至关重要。开启网关路由器内置超强的智能Qos，可以有效保障用户访问外网的顺畅，通过对各种应用数据包的特征进行精准的自动识别，利用系统默认的智能流量分级板块对其进行流量分配和控制，大幅提高带宽的利用率和访问速度。根据各种应用的优先级的高低提供不同的智能带宽策略，优先保证重点应用。强大的功能简单的设置，只需要选择好广域网带宽即可，设备依据网络使用状况，时时优化带宽资源，保证网页、网件等关键应用流畅。

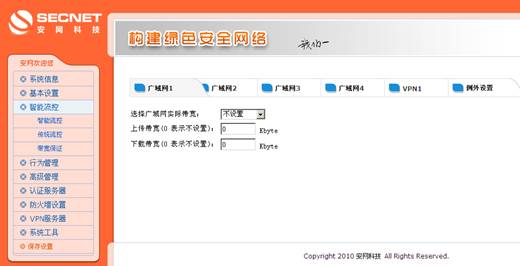

下面我们看看它的超级智能QOS，智能QoS未开启时，如下图：

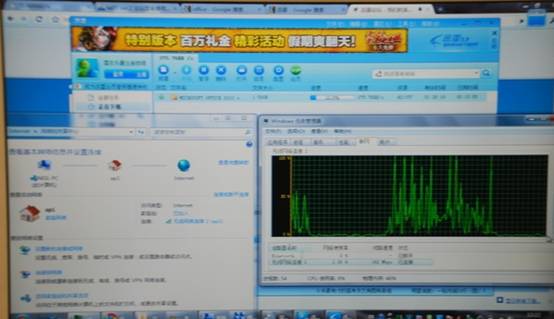

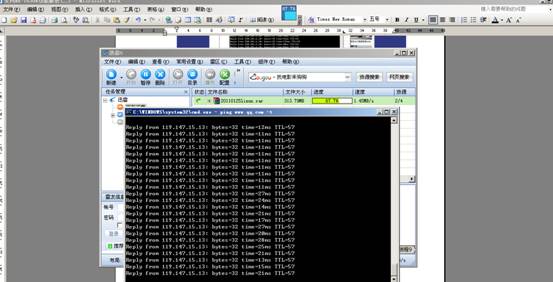

本实例网络接入总带宽20M，分别带宽第一条4M，第二条4M，第三条12M。使用迅雷全速下载时，带宽基本被占满，此时其他电脑打开网页非常慢，ping值很高，此时网络游戏、热门网站根本就不敢开。如下图：

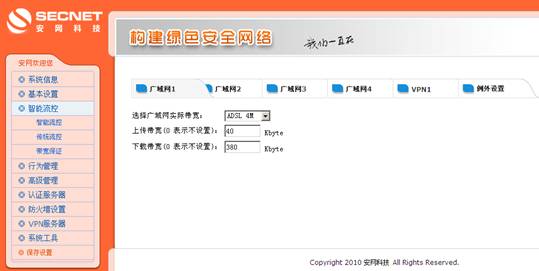

现在我们开启智能QOS，只需填写广域网出口带宽，不需要做其他设置，如下图：

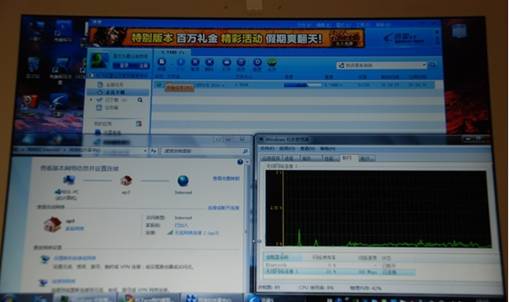

还是接着迅雷下载，此时其他电脑打开网页很流畅，ping值也保持很低，就算玩游戏，也会很流畅，如下图：
接入无线AP
采用安网（SECNET）高性能企业级无线AP NE1040W，安网NE1040W支持IEEE 802.11b/g/n协议，提供300M无线速率；2x2MIMO架构，镀金SMA接口，配置2支5db可拆卸高增益全向天线，轻松应对别墅无线网络部署。
相对传统54M和150M产品，能满足更多无线客户端接入；在无线客户端数量相同时，能够为每个客户端提供更高的无线带宽，避免数据拥塞，减小网络延时，为移动商户提供稳定的网络基础。
1、支持64/128位WEP数据加密，WPA、WPA2、WPA/WPA2混合等多种加密与安全机制。
2、支持IEEE 802.11n、IEEE 802.11g、IEEE 802.11b、IEEE 802.3以及 IEEE 802.3u标准。
3、基于不同SSID的MAC地址的访问控制(多达50组) 。
4、支持无线分布式系统（WDS）功能，包括自学模式、桥接模式、终极模式。
全千兆交换机
建议采用采用一款24口的全千兆交换机，用于汇聚每个楼层走廊中间的无线AP接入大楼的有线网络，为整个无线网络的数据传输提供有利保障。
全千兆网关路由器
建议采用安网（SECNET）新一代云智能路由器NR1400G，安网NR1400G具备具备4WAN口和1个LAN口，采用了网络高性能专用处理器，主频600MHz，同时集成了硬件加速，能够大幅度提升硬件的处理速度，内存64M。基于硬件完成数据包处理、7 层协议转发等业务，数据处理能力得到多倍提升，打破了企业网络数据处理的瓶颈。
支持“云”流控、智能Qos、行为管理、多WAN接入、带宽汇聚、负载均衡、多重调度、策略路由、线路备份等功能。全新的策略路由可智能整合带宽和分配流量，为高速网间互联提供可靠保障。除包含宽带路由器常见功能外，还支持端口镜像、网络自防御、内网分析、基于IP的流量限速、智能过滤、VPN等高级功能，内置基于状态监测的高性能硬件防火墙。更简单、更人性化的全中文配置界面，用户可独立的快速配置设备，充分享受网络冲浪的急速乐趣。
四、方案效果
4.1 安网同类方案效果图

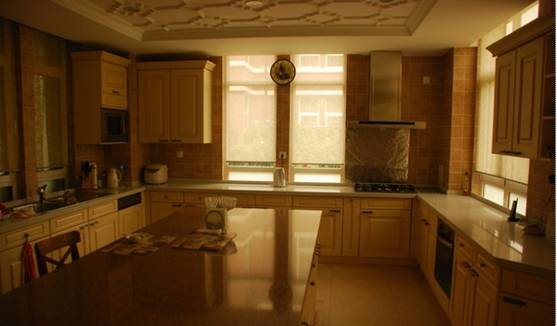

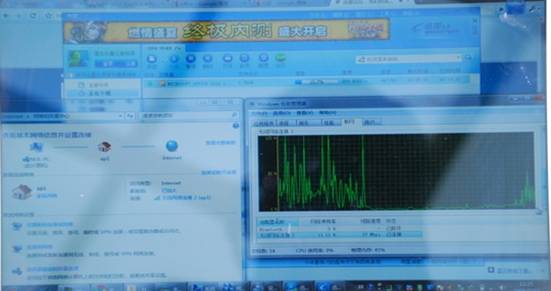

厨房无线环境测试

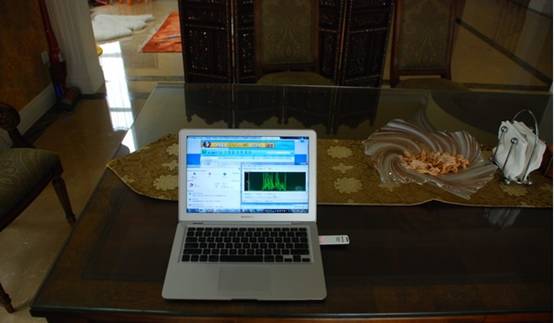

餐厅无线环境测试

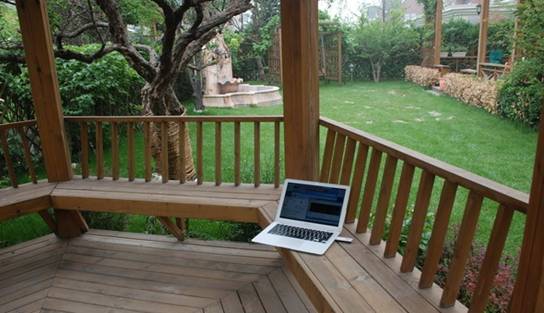

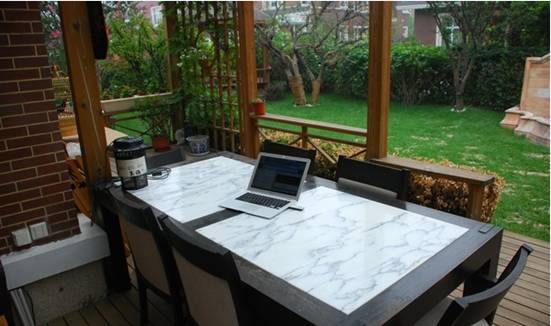

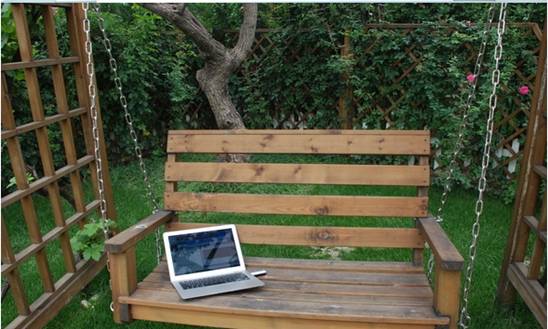

花园无线网络测试

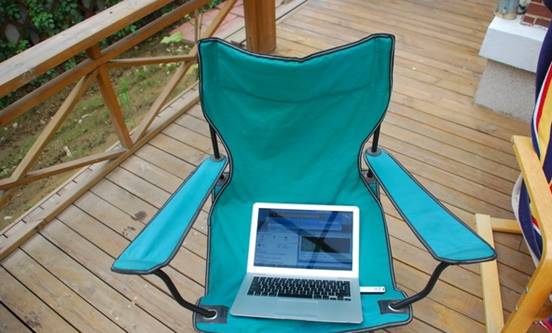

观星区无线网络测试

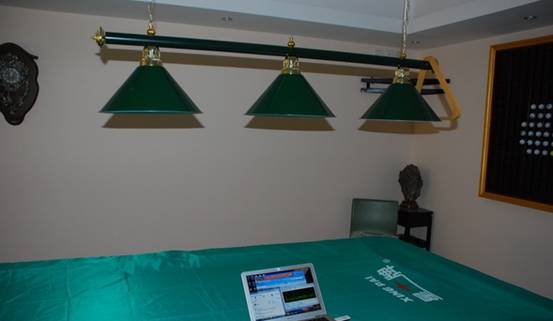

桌游区无线网络测试

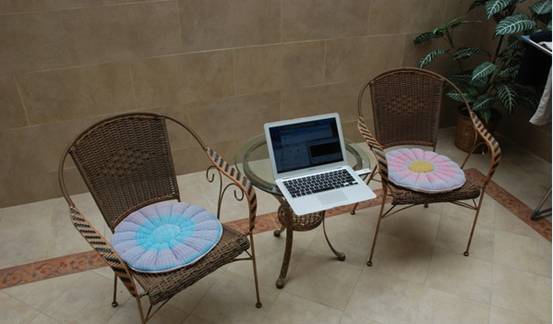

休闲区无线网络测试

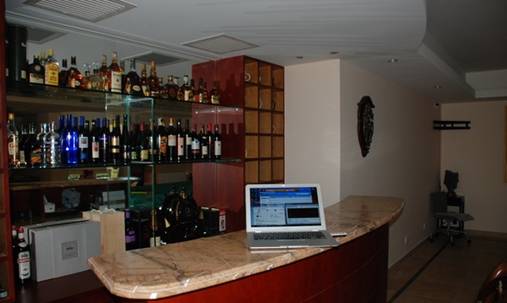

地下室吧台无线网络测试
4.2 无线网络实现智能化家居
当你家里所有的无线终端都接入无线网络以后，你就可以：
1，当你驾驶着汽车还在路上的时候，您只需通过手机上网就可以对家中的一切进行预先设定。空调开始给室内进行温度调节，电热水器、饮水机开始工作…… 当您踏进家门的时候，你可以享受早已习惯的扑鼻香味和感受舒适合宜的室温。冲上一杯热腾腾的茶，在清静的背景音乐中，真正感受家的温馨。
2，.进门在客厅位置安装无线可视智能终端，接入无线网络，回到家轻轻一按，可以进撤防，并起动回家模式，客厅灯缓缓亮起，同时从玄关到更衣室的灯光亮起。
3，走到更衣间，换上舒适的居家衣服，在墙上的无线液晶控制器和无线轻触开关上开启背景音乐和厨房的灯光，在轻轻的音乐氛围下为家人做上一顿丰富的晚餐。
4，在餐厅的无线调光面板上轻触启动晚餐模式，当你和爱人共进晚餐的时候，除餐厅外，其它灯光渐渐暗下直至关闭。厨房的灯光渐渐亮起来并呈现出烛光晚餐的灯光模式场景。在餐厅无线液晶控制器上把音乐切换到萨克斯轻音乐，让你和爱人在甜美的气氛中享受最美满的幸福生活。
5，晚餐后，一家围坐一起看电视，遥控器轻轻一按，起动居家模式，餐厅厨房灯光关闭，客厅窗帘关起，灯光亮度调低，房子周界防护起动，有效保护外人入侵。
6，这时有客人来访，无线智能终端发出悦耳的铃声，来客的图像显示在无线TFT触摸屏上，轻轻按键，可以对话，可以开锁。
7.在家里的任何一个地方都可以随时参看室内室外的无线监控情况，了解别墅环境，保障家居安全。
所有无线终端都将通过无线网络进行通讯，智能家居完美体验！
